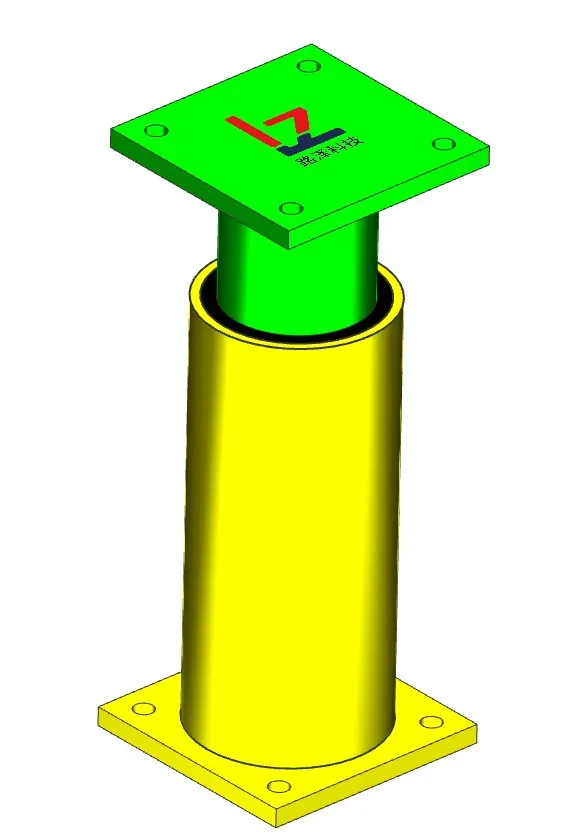

リード粘弾性ダンパー、1つの種類金属ハイブリッドダンパー（MHD）、鉛のプラスチックエネルギー散逸特性と粘弾性材料の粘弾性エネルギー散逸特性を組み合わせた、高度なエネルギーディサイプおよび振動減衰デバイスです。構造が動的荷重にさらされ、構造振動応答を大幅に削減し、構造の安全性と安定性を高めると、エネルギーを効果的に吸収および散逸させることができます。建物の構造、橋工学、機械装備、航空宇宙などのさまざまな分野で広く使用されており、地震や風荷重などの自然災害や、機器の動作によって生成される振動に対する信頼できる保護を提供します。

通常、対角線装具、シェブロンブレース、ビーム柱ジョイント、トラス下コード、または隣接する建物の間で、相対的な変形が発生する可能性のある位置に設置されています。構造内で株間変位が発生すると、粘弾性ダンパーはせん断ヒステリック変形を生成して、入力振動エネルギーを消散させ、構造振動応答を減らします。

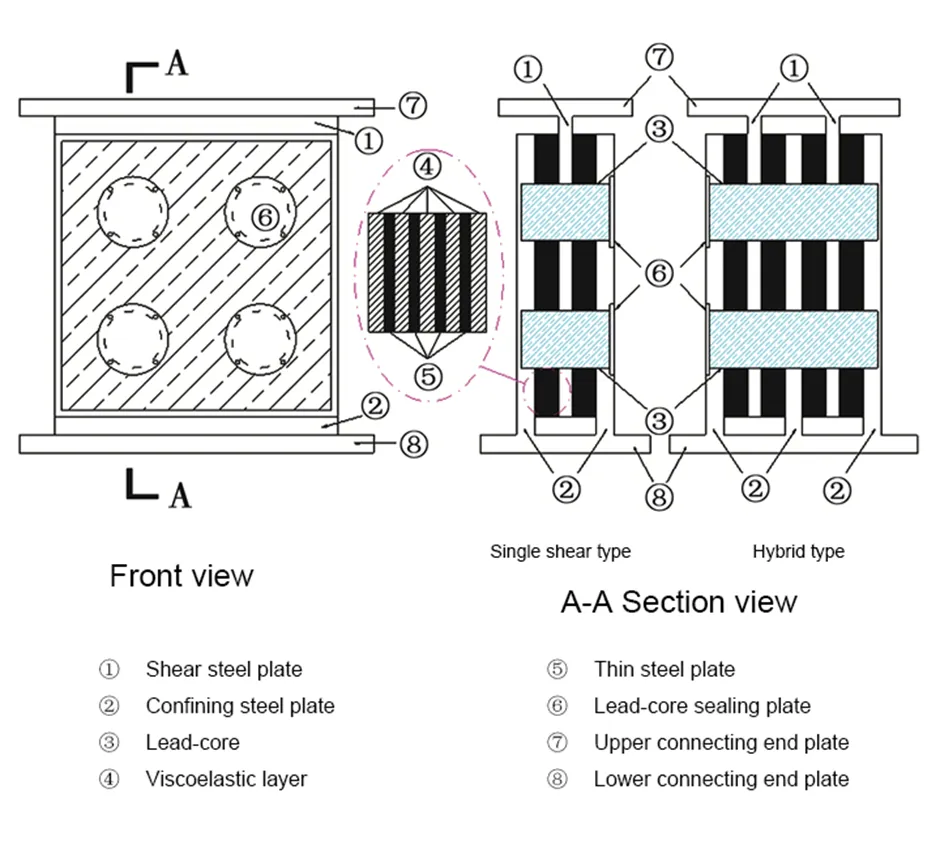

1. リードコアコンポーネント：高純度の鉛合金で作られたリードコアは、ダンパー内のエネルギー散逸において中心的な役割を果たします。高密度、低融点、高可塑性、低強度、強力な潤滑能力などのユニークな特性を備えています。構造振動によって引き起こされる外力の下では、リードコアはプラスチックの変形を起こしやすく、このプロセスを通じて大量の外部入力エネルギーを吸収します。さらに、その動的な再結晶関数により、繰り返しの変形中に塑性損傷を蓄積することはなく、持続可能で安定したエネルギー散逸効率を維持します。
2. 粘弾性材料層：特別な式を備えた高分子粘弾性材料で構成されたこの材料には、粘度と弾力性の優れた二重特性があります。ダンパーが動作している場合、粘弾性材料は構造の振動とともにせん断ヒステリック変形を受けます。材料内の分子鎖は、互いにこすり、スライドし、機械的エネルギーを熱エネルギーに効率的に変換して、エネルギー散逸を実現します。一方、粘弾性材料は、リードコアの変形を調整および制限し、ダンパーの全体的な性能の安定性を確保します。
3. ボディとコネクタ：頑丈な体は、外部の環境侵食と物理的損傷からリードコアと粘弾性材料をカプセル化および保護します。コネクタは、ダンパーをターゲット構造にしっかりと取り付け、ダンパーと構造の間の効果的な力移動を確保し、さまざまな労働条件下でダンパーの通常の動作を保証する責任があります。

1、鉛コアエネルギー散逸メカニズム:

構造が振動励起にさらされ、生成された外力がリード粘弾性ダンパーに伝染すると、リードコアが最初に応答します。鉛の降伏強度が低いため、小さな外力の下で塑性変形状態に入ります。プラスチックの変形中、鉛コアスライドと再配置内の結晶構造は、大量のエネルギーを消費し、振動の機械的エネルギーを鉛コア内の熱エネルギーに変換する微視的プロセスです。さらに、鉛に特徴的な動的再結晶により、各変形後に内部組織構造を迅速に回復し、複数の周期的な変形後でも良好なエネルギー散逸性能を維持し、構造の連続的で安定したエネルギー散逸サポートを提供します。

2、粘弾性材料エネルギー散逸メカニズム:

同時に、粘弾性材料層も役割を果たします。構造が振動すると、粘弾性材料はせん断力によって変形します。変形中、分子間相互作用と分子鎖自体のカーリング/拡張の動きによる内部摩擦を経験する内部の分子鎖。この内部摩擦は、入力機械エネルギーを外部から熱エネルギーに変換し、エネルギー散逸の目的を達成します。さらに、粘弾性材料の変形には、特定の弾性回復能力があり、振動の外力が減少または消滅したときに構造をある程度リセットして、構造の残留変形を減らすことができます。

3、共同作業モード:

リードコアと粘弾性材料は独立して機能しませんが、相互作用的に互いに補完します。彼らは強いエネルギー散逸能力を持ち、損失係数は60％〜70％に達し、完全なヒステリシス曲線面積、リセット能力、安定した動作があります。構造振動の初期段階では、小さな変形に対する敏感な反応を伴う粘弾性材料がエネルギー散逸を導き、構造の初期減衰を提供します。振動が激化すると、リードコアはプラスチック変形状態に入り、主要なエネルギー散逸タスクを引き受け、その強力なエネルギー散逸能力を発揮します。プロセス全体を通して、粘弾性材料は鉛コアの変形を継続的に制約および調節し、鉛コアの変形をより均一で安定させ、局所的なストレス集中によって引き起こされる故障を回避します。この2つの共同作業により、鉛の粘弾性ダンパーは、さまざまな強度の振動の下でエネルギーを効率的に吸収して消散させ、構造を総合的に保護することができます。

IV、パフォーマンス特性

1、優れたエネルギー散逸能力:

リード粘弾性ダンパーは、リードコアと粘弾性材料の二重エネルギー散逸の利点を組み合わせて、構造振動の機械的エネルギーを熱エネルギーに効率的に変換し、さまざまな動的荷重の下で消散させます。そのエネルギー散逸容量は、従来の単一エネルギー浸透元素ダンパーのエネルギー容量よりもはるかに高く、地震、風の振動、構造的損傷のリスクを低下させる下での構造の振動振幅を大幅に減らします。

2、強い変形の適応性:

地震活動中の構造で発生する可能性のある大きな変位であろうと、機械装置の動作における大きな振動変形であろうと、鉛粘弾性ダンパーはそれに対処できます。鉛コアの良好な塑性変形能力と粘弾性材料の大きな変形特性により、ダンパーは過度の変形のために失敗することなく大きな変形範囲内で安定して動作し、極端な労働条件下での構造の安全性を強力に保証することができます。

3、未解決の疲労抵抗:

多数のテストと実用的なエンジニアリングアプリケーションによって検証されたリード粘弾性ダンパーは、優れた疲労抵抗を持っています。長期的および頻繁な振動荷重の下では、鉛コアの動的再結晶と粘弾性材料の安定性性能により、ダンパーは疲労損傷のために性能分解なしに常に良好なエネルギー散逸効果を維持することができます。これは、ダンパーが長いサービス寿命を持ち、構造に永続的で信頼できる保護を提供できることを意味します。

4、良好な温度安定性:

特定の温度範囲内で、リード粘弾性ダンパーの性能は温度変化の影響を受けません。鉛の物理的特性は比較的安定しており、粘弾性材料は、温度適応性が良好な特別な式で設計されています。一般的に、それは通常、-20度から60度の温度範囲で機能し、ほとんどのエンジニアリング環境のニーズを満たします。劇的な温度変化がある環境でも、適切な保護対策によりダンパーの安定した性能を確保できます。

5、中程度の剛性の寄与:

エネルギーを消散させますが、鉛粘弾性ダンパーは構造に特定の追加の剛性を提供することもできます。これにより、構造の自然振動期間を変更するのに役立ち、地震や風の荷重などの外部励起の主な周波数範囲を回避し、それにより構造共鳴の可能性を減らします。ダンパーの剛性を適度に設計することにより、構造の動的特性を最適化し、構造の地震と風の抵抗性能をさらに高めることができます。

1, ハイブリッドリード粘弾性ダンパー:

このダンパーは、エネルギー散逸構造間のギャップを設定することにより、2段階のエネルギー散逸関数を革新的に実現します。中程度の地震や風荷重によって引き起こされる小さな変位など、構造が小さな振動効果にさらされると、最初に第1段階のエネルギー散逸構造が活性化され、エネルギーの吸収と消散が発生します。振動強度が増加すると、構造が風力発電の結合効果によって引き起こされる大きな地震または大きな変位に遭遇すると、第1段階のエネルギー散逸構造が作業を開始するために第2段階のエネルギー散逸構造を押し、エネルギー散逸構造が一緒に作業し、エネルギー散逸の可能性を完全にタップします。この2段階のエネルギー散逸メカニズムは、振動のさまざまな強度によりよく適応し、多様な地震パフォーマンス要件を満たすことができます。さらに、その構造設計は比較的単純で、メンテナンスと設置を促進します。

2、マルチリードコア粘弾性ダンパー:

このダンパーは、その構造に複数のリードコアのレイアウトを採用し、リードコアは粘弾性材料層と剛性材料層と連携して動作します。複数の鉛コアの設定により、ダンパーの初期剛性とエネルギー散逸能力が効果的に改善され、安定した作業性能を維持できるようになり、張力、曲げ、せん断の複雑な変形にさらされると、すべての方向にエネルギー散逸能力があります。マルチリードコア粘弾性ダンパーは、ボルトを介した構造またはサポートの埋め込み部品に接続されており、柔軟で多様な配置方法を備えており、実際のエンジニアリングに設置するのに便利で、建物の使用機能に影響しません。

1、構造の構造:

新しい建物の地震設計では、フレーム構造のビームカラムジョイントやせん断壁構造の結合ビームなど、鉛弾弾性ダンパーを構造の重要な部分に巧みに配置できます。地震エネルギーを吸収して散逸することにより、地震活動中の構造の内部力と変位が減少し、建物の地震性能が向上し、住民の生命と財産の安全性が保護されます。既存の建物の地震補強と改修プロジェクトの場合、粘弾性ダンパーも重要な役割を果たします。元の構造の大規模な解体と再構築の必要はありません。ダンパーを合理的に設置するだけで、構造の地震能力を大幅に向上させ、建物のサービス寿命を延長することができます。

2、ブリッジエンジニアリング:

輸送インフラストラクチャの重要な部分として、橋は地震、風荷重、車両の振動などのさまざまな動的荷重からの脅威に直面しています。ブリッジ桟橋と桁の間の位置に鉛弾弾性ダンパーを設置すると、ブリッジ伸縮継手は、これらの負荷の下での橋の振動応答を効果的に減らし、疲労損傷、過剰な変位、または過度の振動によるブリッジ構造の崩壊などの深刻な結果を防ぐことができます。橋の安全な動作と輸送の滑らかな流れを保証します。

1、インストール方法

a) 建物構造の設置:

構造構造にリード粘弾性ダンパーを設置する場合、設計要件に従ってダンパーの設置位置を正確に決定します。コンクリート構造との接続の場合、コネクタの正確な位置を確保するために、コンクリートが注ぐ前に埋め込まれたコネクタを事前に埋め込んでください。ダンパーを取り付けるときは、接続の信頼性を確保するために、高強度ボルトで埋め込まれたコネクタにダンパーを固定します。鋼構造の建物の場合、溶接またはボルト接続により、指定された位置にダンパーをしっかりと設置できます。

b) ブリッジエンジニアリングの設置:

橋にダンパーを設置するときは、最初に桟橋や桁などの設置部品の表面をクリーニングして、設置面が平らできれいであることを確認します。桟橋と桁の間に設置されたダンパーの場合は、ダンパーをピンや耳板などのコネクタを介して桟橋と桁に確実に接続し、ダンパーが構造力を正確に送信できるようにします。設置プロセス中、ダンパーの設置角度と位置偏差を厳密に制御して、通常はエネルギー散逸機能を発揮できるようにします。

2、メンテナンスポイント

a) 定期的な検査:

特定の期間ごと（半年または1年など）ごとに鉛弾弾性ダンパーの包括的な検査を実施することをお勧めします。検査の内容には、ダンパーの外観が損傷しているかどうか、コネクタが緩んでいるかどうか、およびリードコアに明らかな変形または腐食があるかどうかが含まれます。問題が見つかった場合、それらはタイムリーに対処する必要があります。

b) クリーニングとメンテナンス:

ダンパーの表面をきれいに保ち、ほこり、破片の蓄積を避けます。これは、その熱放散と通常の動作に影響を与える可能性があります。屋外環境にさらされたダンパーの場合、ダンパーの体とコネクタが錆びや腐食を防ぐために、塗装防止塗装やその他の保護コーティングなど、定期的なラスト処理を実施する必要があります。

c) パフォーマンス監視:

構造的安全性の高い要件を備えた一部のエンジニアリングプロジェクトでは、専門的な監視機器を使用して、鉛弾性ダンパーの性能をリアルタイムで監視することができます。監視パラメーターには、ダンパーの力条件と変形条件が含まれます。監視データの分析を通じて、ダンパーの作業状況はタイムリーに理解でき、異常なパフォーマンスが見つかった場合、対応するメンテナンスまたは交換手段を直ちに実行する必要があります。

1, 技術的なパラメーター

a) 減衰力:

減衰力は、ダンパーが単位変形下で提供できる抵抗の大きさを反映して、鉛弾弾性ダンパーの重要な技術的パラメーターの1つです。ダンパーの異なるモデルには、数十kNから数百kNまでの範囲のダンピング力の設計値が異なります。これは、構造、力の特性、および設計要件のスケールに応じて合理的に選択できます。

b) 変形容量:

変形能力は、通常、変位または回転角の形で表されるダンパーに耐えることができる最大変形を特徴づけます。鉛粘弾性ダンパーは大きな変形能力を持ち、地震などの災害の下で構造で発生する可能性のある大きな変位に適応することができ、大きな変形条件下での通常の作業とエネルギー散逸を確保します。

c) 剛性:

ダンパーの剛性は、構造の動的特性に重要な影響を及ぼします。リードコアのサイズ、粘弾性材料の式、ダンパーの構造形式を調整することにより、ダンパーの剛性を調整して、さまざまな構造の設計要件を満たすことができます。合理的な剛性設計は、構造の自然振動期間を最適化し、構造共鳴を避けるのに役立ちます。

d) エネルギー散逸係数:

エネルギー散逸係数は、ダンパーのエネルギー散逸効率を測定するための重要な指標であり、振動サイクルのダンパーによって消散したエネルギーの比を入力エネルギーと反射します。リード粘弾性ダンパーは、一般的に0.5を超える高エネルギー散逸係数を持ち、構造振動の機械的エネルギーを熱エネルギーに効率的に変換し、それを放散できることを示しています。

2、選択ガイド

a) 構造要件を決定します:

選択の前に、ターゲット構造で詳細な動的分析を実施して、さまざまな作業条件（地震、風負荷など）で、力条件、変位応答、およびダンパーのエネルギー散逸能力の要件を決定する必要があります。構造の必要な減衰力、変形範囲、剛性調整要件などの重要なパラメーターを明確にする。

b) 環境要因を考慮してください:

温度、湿度、腐食性媒体などのダンパーの設置環境に応じて、対応する環境適応性を備えたダンパータイプを選択します。たとえば、温度変化が大きい環境では、温度安定性が良好なダンパーを選択する必要があります。腐食性媒体を備えた環境では、腐食防止性能を備えたダンパーを選択する必要があります。

c) エンジニアリングケースを参照してください:

関連するエンジニアリングのケースを参照して、同様の構造と労働条件の下で選択された鉛弾弾性ダンパーのモデルを理解し、それらの実際の使用効果を理解してください。成功したケースの経験を参照し、このプロジェクトの特定の特性を組み合わせて合理的な選択を行います。

d) 私たちのチームの専門家に相談してください:

ダンパーの選択に疑問がある場合は、Luzetechの構造工学またはテクニカルサポートチームの分野で専門家に相談することをお勧めします。彼らは豊かな経験と専門的な知識を持ち、特定のエンジニアリング状況に応じて正確で専門的な選択の提案を提供できます。

1, 輸送と保管:

輸送中、衝突による損傷、押出による損傷を避けるために、鉛弾性ダンパーのパッケージが無傷であることを確認します。適切な輸送ツールと固定方法を使用して、輸送中にダンパーがシフトして揺れを防ぐ必要があります。保管するときは、ダンパーを乾燥した換気のある倉庫に入れ、直射日光と雨を避け、熱源や腐食性物質から遠ざけます。

2、インストール精度:

リード粘弾性ダンパーをインストールするときは、設計要件と設置仕様に厳密に従って、インストールの精度を確保する必要があります。設置の逸脱は、ダンパーに不均一な力につながり、通常の作業パフォーマンスに影響を与え、構造的な安全性の問題を引き起こす可能性があります。

3、構造との共同作業:

リード粘弾性ダンパーは、構造と協力して動作するエネルギーを浸透させるデバイスです。設計と使用プロセスでは、ダンパーと構造の間の相互作用を完全に考慮する必要があります。ダンパーのパラメーターが構造の動的特性と一致するようにして、最高のエネルギー浸透および振動ダンプ効果を実現します。

4、安全保護:

設置、メンテナンス、およびダンパーのその他の操作中に、オペレーターは安全な操作手順に厳密に従い、事故を防ぐために安全ヘルメット、安全ベルト、手袋などの必要な安全保護装置を装着する必要があります。
