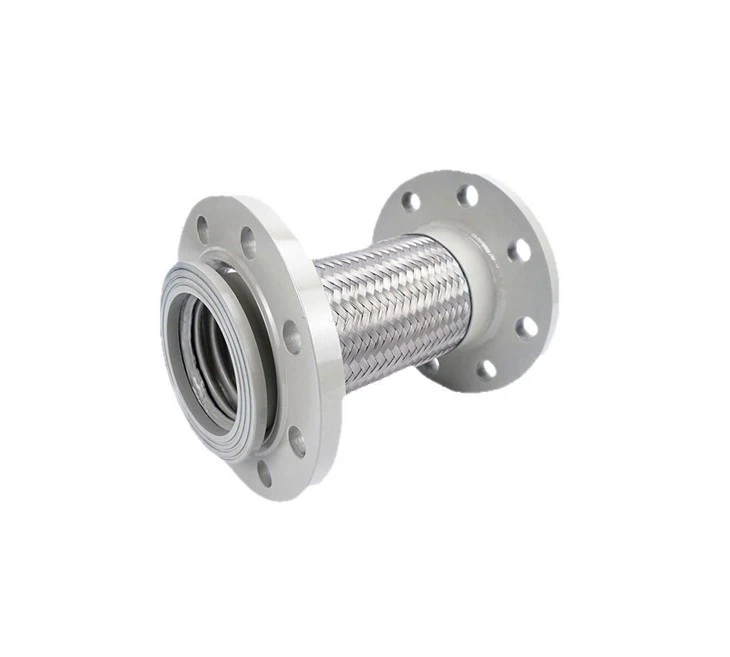

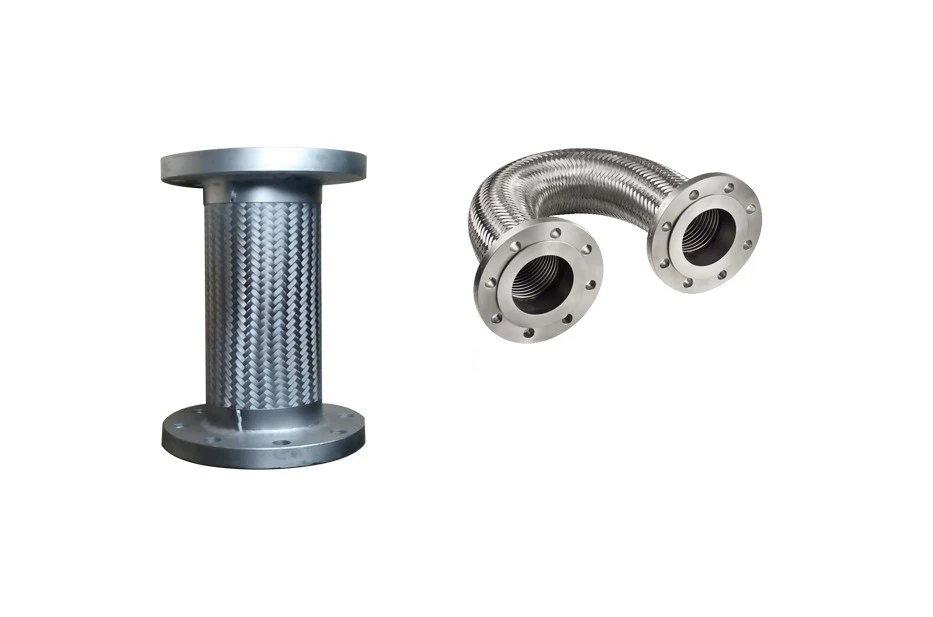

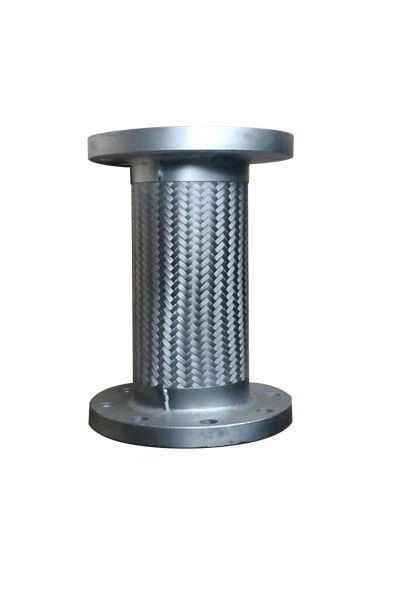

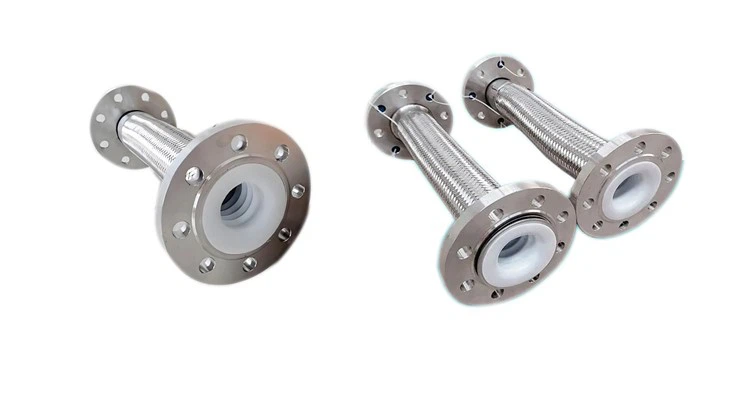

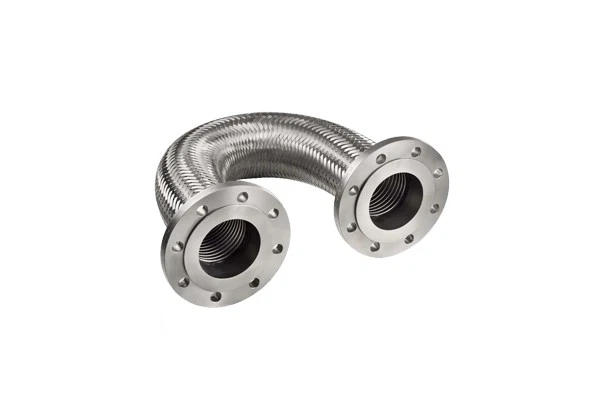

建物用の地震分離パイプラインの柔軟なコネットターシステム

地震が発生すると、パイプラインシステムは厳密に接続されており、それ自体で地震の変位を補う能力はありません。対策が講じられていない場合、パイプラインは損傷して破損するまで塑性変形を受けます。その結果、排水システム、HVAC（暖房、換気、エアコン）システム、換気システム、電気システムなどが機能を失い、潜在的な安全上の危険をさらに発生させます。地震の分離測定は、地震の分離領域について採用する必要があり、地震分離の柔軟な接続モジュールは、さまざまなノードと作業条件の柔軟な接続モジュールを設定する必要があります。

地震分離柔軟な接続モジュールは、地震分離ビルにおけるパイプラインの同期的地震分離のために開発された一連のモジュラーパイプラインシステム地震分離製品です。これは、流体またはエネルギーを伝達する目的で、地震分離層の構造層を通過するパイプラインの地震変位を補償する問題を解決するために特別に設計されています。



スルータイプの地震分離シリーズ

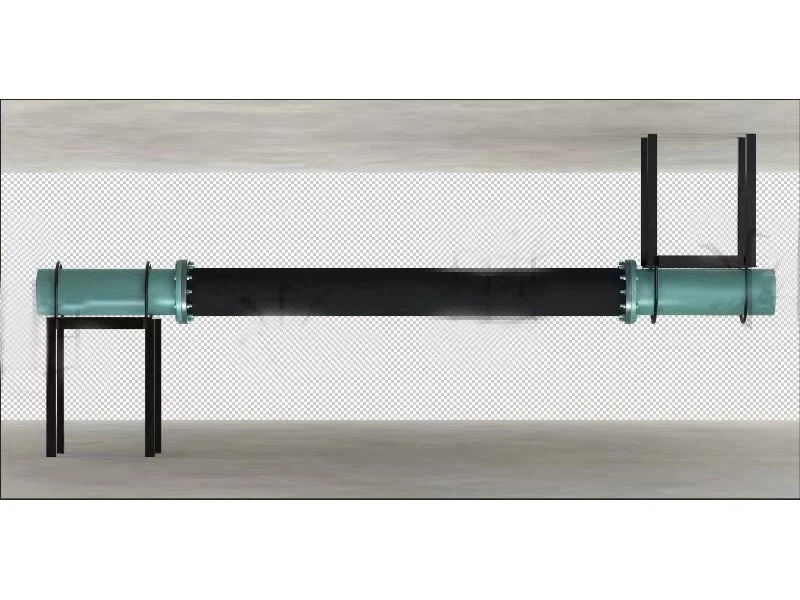

スルー - タイプの地震分離シリーズは、通過する機械的および電気パイプラインに適用され、分離層を通過するのと同様であり、両端はそれぞれ上部構造と分離層の下部構造によって抑制されます。地震の分離、熱補償、サポートとハンガーの負荷計算、およびスルーパイプラインの機器インターフェイスでの許容負荷のチェックを解決できます。



LEAP -Type Seismic Isolation Seriesは、分離ジョイントにまたがる機械的および電気パイプラインに適用され、それぞれ両端が隔離ジョイントまたは分離トレンチの両側に拘束されます。地震の分離、熱補償、サポートとハンガーの負荷計算、およびLEAP -TYPEパイプラインの機器インターフェイスでの許容負荷のチェックを解決できます。

地震は、人類に影響を与える最も重要な自然災害の1つです。地震が発生した後、深刻な犠牲者や財産の損失を引き起こす可能性があり、建物の構造、機械的および電気システム、橋などに大きな損害を与え、私たちの生活や財産に大きな損失をもたらします。州は、対応する地震の隔離基準と仕様を発行しています。地震の隔離を建設する技術は、中国で促進され、適用されています。地震分離技術は、建物やパイプラインへの地震の損傷を防ぎ、学校、幼稚園、病院などの重要な場所を可能にし、地震、死傷者、財産の損失などの自然災害中の通常の使用要件を満たすことができます。
地震が発生すると、パイプラインシステムが厳格に接続されており、それ自体で地震の変位を補償する能力がない場合、対策を講じることなく、パイプラインはプラスチックの変形を受け、損傷して破損する可能性さえあります。その結果、排水システム、HVACシステム、換気システム、電気システムなどが機能を失い、潜在的な安全上の危険をさらに発生させます。地震分離エリアのパイプラインの場合、柔軟なパイプライン設計を採用する必要があり、パイプラインの地震分離柔軟な接続モジュールは、さまざまなノードと作業条件の柔軟な接続モジュールを設定する必要があります。

2.1、建設プロジェクトの地震設計の管理に関する規制：第16条...新しく建設された学校、幼稚園、病院、高齢者福祉機関、緊急コマンドセンター、緊急コマンドセンター、緊急シェルター、ラジオおよびテレビの建物などは、高い地震の強化強度と主要な地震の監視を採用し、吸収吸気の吸収性を採用するなど、地震の吸収性を採用するような、地震の吸収性を採用している地域に位置する地域にあります。地域の要塞強度の地震が発生したときに、通常の使用要件を満たすことができるようにします。

2.2、建物の地震分離設計標準gb/t 51408-2021：
条項5.5.1階段、手すり、玄関、階段、エレベーター、地下室のランプ、私道の入り口、および地震隔離層を通るその他の固定施設は、地震の作用下で閉塞と衝突の可能性を回避する必要があり、切断または変形可能な構造的尺度をとる必要があります。
節5.5.2地震分離層を通過する一般的なパイプラインは、地震分離層で柔軟な測定値を採用する必要があり、予約された水平変形量は分離ジョイントの幅よりも少なくなりません。
節5.5.3地震隔離層を通過する重要なパイプライン、および有害または可燃性の媒体を漏らす可能性のあるパイプラインの場合、柔軟な測定値を地震分離層で採用する必要があり、予約された水平変形量は、分離ジョイントの幅の1.4倍未満であってはなりません。

2.3、構築と耐震プロジェクトの建設と受け入れのためのコードtgt 360-2015：
第5.4.1項の柔軟な接続またはその他の効果的な手段は、地震分離層を通過する機器の配管と配線に採用する必要があります。
項目5.4.2有害または可燃性媒体を漏らす可能性のある重要なパイプラインの場合、地震分離層の位置を通過するときに柔軟な接続を採用する必要があります。
5.4.3項を耐震隔離層を通過する柔軟なパイプラインの場合、地震分離ジョイントで十分な延長長を予約する必要があります。
5.4.4構造鋼を稲妻導体として使用する場合、柔軟な導体を使用して、地震分離層の上下の鉄筋を接続する必要があります。

2.4、建物の地震設計のコードgb 50011-2010：
地震分離層は、必要な垂直方向のベアリング能力、横方向の剛性、減衰を提供する必要があります。地震隔離層を通過する機器の配管と配線は、希少地震中の地震分離層の水平変位に適応するために、柔軟な接続またはその他の効果的な手段を採用する必要があります。
「2008年のウェンチュアン地震の間、7と8の地震強度のある地域の地震隔離建物の上部構造は無傷でしたが、地震隔離層のパイプラインは損傷を受けました。

テクニカルリファレンス：
建物の柔軟な地震分離パイプラインjg/t 541-2017
波形金属ホースの一般的な技術条件GB/T 14525-2010
